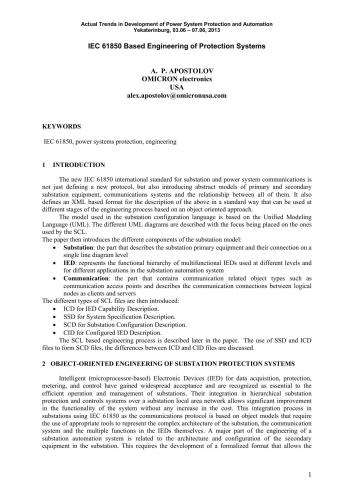

IEC 61850 Based Engineering of Protection Systems

دسته بندی: انرژی
ویرایش:
نویسندگان: Apostolov A.P.
سری:

ناشر:
سال نشر:
تعداد صفحات: 9
زبان: English
فرمت فایل : PDF (درصورت درخواست کاربر به PDF، EPUB یا AZW3 تبدیل می شود)
حجم فایل: 289 کیلوبایت

قیمت کتاب (تومان) : 56,000

2013. — 9 с. استاندارد بین المللی جدید IEC 61850 برای ارتباطات پست و سیستم قدرت فقط تعریف یک پروتکل جدید نیست، بلکه مدل های انتزاعی اولیه و اولیه را نیز معرفی می کند. تجهیزات پست ثانویه، سیستم های ارتباطی و ارتباط بین همه آنها. همچنین یک قالب مبتنی بر XML برای توصیف موارد فوق به روشی استاندارد تعریف می‌کند که می‌تواند در مراحل مختلف فرآیند مهندسی بر اساس رویکرد شی گرا مورد استفاده قرار گیرد.
مدل مورد استفاده در زبان پیکربندی پست بر اساس زبان مدلسازی یکپارچه (UML). نمودارهای UML مختلف با تمرکز بر روی آنهایی که توسط SCL استفاده می شود، توصیف می شوند.
سپس این مقاله اجزای مختلف مدل پست را معرفی می کند:
Substation: بخشی که تجهیزات اولیه پست را توصیف می کند و اتصال آنها در یک سطح نمودار خطی
IED: نشان دهنده سلسله مراتب عملکردی IEDهای چند منظوره مورد استفاده در سطوح مختلف و برای کاربردهای مختلف در سیستم اتوماسیون پست
ارتباطات: بخشی که شامل انواع شیء مرتبط با ارتباط است، مانند نقاط دسترسی ارتباطی و ارتباطات ارتباطی بین گره های منطقی را به عنوان مشتری و سرور توصیف می کند
سپس انواع مختلف فایل های SCL معرفی می شوند:
ICD برای شرح قابلیت IED.
SSD برای شرح مشخصات سیستم.< br/>SCD برای شرح پیکربندی پست.
CID برای توصیف IED پیکربندی شده.
فرایند مهندسی مبتنی بر SCL بعداً در مقاله توضیح داده شده است. استفاده از فایل های SSD و ICD برای تشکیل فایل های SCD، تفاوت های بین فایل های ICD و CID مورد بحث قرار می گیرد.

2013. — 9 с. The new IEC 61850 international standard for substation and power system communications is not just defining a new protocol, but also introducing abstract models of primary and secondary substation equipment, communications systems and the relationship between all of them. It also defines an XML based format for the description of the above in a standard way that can be used at different stages of the engineering process based on an object oriented approach.
The model used in the substation configuration language is based on the Unified Modeling Language (UML). The different UML diagrams are described with the focus being placed on the ones used by the SCL.
The paper then introduces the different components of the substation model:
Substation: the part that describes the substation primary equipment and their connection on a single line diagram level
IED: represents the functional hierarchy of multifunctional IEDs used at different levels and for different applications in the substation automation system
Communication: the part that contains communication related object types such as communication access points and describes the communication connections between logical nodes as clients and servers
The different types of SCL files are then introduced:
ICD for IED Capability Description.
SSD for System Specification Description.
SCD for Substation Configuration Description.
CID for Configured IED Description.
The SCL based engineering process is described later in the paper. The use of SSD and ICD files to form SCD files, the differences between ICD and CID files are discussed.
